Untuk bilah turbin{0}}tekanan tinggi pada mesin jet modern, mengapa GH4049 merupakan pilihan material yang cocok, dan bagaimana perbandingannya dengan GH4037?

1. Apa identitas dasar dan prinsip metalurgi paduan GH4049, dan apa yang membuat bentuk "batang" begitu penting dalam industri?

GH4049 adalah paduan super yang-berbahan dasar nikel,-pengerasan presipitasi, yang merupakan sebutan standar Tiongkok untuk paduan yang serupa dengan mutu internasional seperti Nimonic 105. Paduan ini diklasifikasikan sebagai paduan super-suhu,-kekuatan tinggi yang ditempa secara khusus dirancang untuk kondisi layanan ekstrem, biasanya dalam kisaran 900-1000 derajat (1652-1832 derajat F). Pengembangannya merupakan langkah maju yang signifikan dalam menyeimbangkan kekuatan suhu yang sangat tinggi dengan ketahanan lingkungan yang memadai.

Prinsip metalurgi di balik GH4049 adalah kombinasi mekanisme yang canggih:

Penguatan Solusi-Padat yang Kompleks: Matriks kromium-kobalt-nikel diperkaya secara kuat dengan beberapa penguat-solusi padat. Cobalt (~20%) mengurangi kelarutan aluminium dan titanium dalam matriks, memungkinkan fraksi volume yang lebih tinggi pada fase penguatan gamma prime. Ini juga memperlambat difusi, meningkatkan kekuatan mulur. Tungsten dan Molibdenum memberikan penguatan larutan padat yang kuat, yang secara signifikan meningkatkan kekuatan paduan pada suhu tinggi dan ketahanan terhadap mulur.

Pengerasan Curah Hujan Fraksi Volume Tinggi: Penguatan primer berasal dari fraksi volume tinggi dari fase gamma prima ( ') yang koheren dan tertata, Ni₃(Al, Ti). Kandungan gabungan aluminium dan titanium yang tinggi memungkinkan hal ini, menciptakan dispersi padat dari endapan yang secara efektif menghalangi pergerakan dislokasi.

Kontrol Batas Butir: Penambahan karbon dan boron membentuk karbida dan borida yang stabil pada batas butir, yang menyematkan batas dan meningkatkan keuletan dan umur patah mulur.

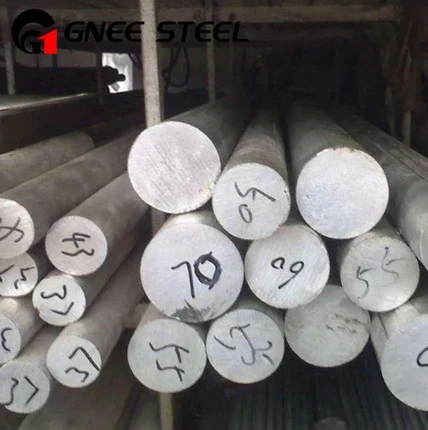

Bentuk "batang" sangat penting dalam industri karena beberapa alasan utama:

Stok Tempa Kritis: Ini berfungsi sebagai bahan billet penting untuk-penempaan cetakan tertutup pada komponen berputar yang paling menuntut dalam mesin turbin gas, terutama bilah turbin-tekanan tinggi. Struktur mikro batang yang seragam dan berbutir halus merupakan prasyarat untuk mengembangkan sifat yang diperlukan selama proses penempaan dan perlakuan panas yang rumit.

Pemesinan Langsung Komponen: Batangan langsung dikerjakan menjadi-bagian bertekanan tinggi lainnya seperti cakram turbin (untuk mesin yang lebih kecil), ring, poros, dan pengencang, yang memerlukan properti GH4049.

Konsistensi Struktural: Bentuk batang tempa memastikan struktur mikro yang homogen dan seragam di seluruh-penampang, yang sangat penting untuk memprediksi dan memastikan kinerja yang andal di bawah tekanan sentrifugal, termal, dan getaran yang ekstrem.

Intinya, batang paduan GH4049 adalah-bahan rekayasa berperforma tinggi yang menjadi bahan pembuatan komponen dengan tekanan paling kritis di bagian terpanas turbin gas industri dan ruang angkasa.

2. Untuk-bilah turbin bertekanan tinggi pada mesin jet modern, mengapa GH4049 merupakan pilihan material yang cocok, dan bagaimana perbandingannya dengan GH4037?

Bilah turbin-tekanan tinggi bisa dibilang merupakan komponen yang paling tertekan secara termal dan mekanis dalam mesin jet. Ia harus tahan terhadap beban sentrifugal yang ekstrim, panas yang hebat dari gas pembakaran, dan serangan oksidatif yang parah, semuanya dengan tetap menjaga stabilitas dimensi. GH4049 dirancang untuk memenuhi tantangan ini pada mesin yang lebih canggih di mana paduan lama seperti GH4037 tidak lagi mencukupi.

Keuntungan Utama GH4049 untuk Bilah Turbin:

Unggul Tinggi-Kekuatan Suhu dan Ketahanan Mulur: Ini adalah keunggulan paling signifikan dibandingkan GH4037. Kimia kompleks GH4049, khususnya kandungan kobalt, tungsten, dan molibdenumnya yang tinggi, memberikan ketahanan yang jauh lebih unggul terhadap deformasi akibat beban (creep) pada suhu di atas 900 derajat. Hal ini memungkinkan blade untuk mempertahankan bentuk dan jarak airfoilnya pada suhu pengoperasian yang lebih tinggi, yang secara langsung menghasilkan efisiensi dan daya dorong mesin yang lebih besar.

Kemampuan Suhu Lebih Tinggi: Meskipun GH4037 efektif hingga sekitar 850 derajat, GH4049 dapat beroperasi dengan andal dalam kisaran 900-1000 derajat. Kemampuan ini penting untuk mesin modern yang beroperasi pada suhu masuk turbin yang lebih tinggi untuk meningkatkan kinerja.

Stabilitas Struktural yang Baik: Paduan ini dirancang untuk mempertahankan struktur mikro dan sifat mekanisnya dalam jangka waktu lama pada suhu tinggi, tahan terhadap-penuaan berlebihan dan pengkasaran fase gamma prima yang akan menyebabkan degradasi properti.

Ketahanan Oksidasi yang Memadai: Kandungan kromiumnya (~15%) memberikan dasar ketahanan oksidasi, meskipun sering kali dilengkapi dengan lapisan pelindung (aluminida atau MCrAlY) untuk lingkungan yang paling parah.

Perbandingan Langsung: GH4049 vs GH4037

Singkatnya, GH4049 dipilih dibandingkan GH4037 ketika suhu operasional dan kondisi stres melebihi kemampuan GH4037. Hal ini menunjukkan peningkatan-performa yang diperlukan untuk desain mesin yang lebih bertenaga dan efisien.

3. Jelaskan urutan perlakuan panas kritis untuk batangan GH4049 guna mencapai sifat optimalnya untuk komponen yang berputar.

Untuk mencapai sifat luar biasa GH4049 pada komponen akhir memerlukan proses perlakuan panas-tahap yang presisi dan multi-tahap yang lebih kompleks dibandingkan superalloy lainnya. Proses ini dirancang untuk menciptakan struktur mikro yang optimal untuk-kekuatan suhu tinggi dan ketahanan terhadap mulur.

Perlakuan panas standar untuk bilah turbin tempa dari batangan GH4049 biasanya melibatkan:

Langkah 1: Solusi Perawatan

Proses: Komponen dipanaskan hingga suhu yang sangat tinggi, biasanya dalam kisaran 1190 derajat - 1220 derajat (2174 derajat F - 2228 derajat F), ditahan selama 2-4 jam, dan kemudian didinginkan dengan cepat, biasanya dengan pendinginan oli atau pendinginan udara paksa.

Tujuan Metalurgi:

Untuk melarutkan sebagian besar pembentuk gamma prime ( ') (Al, Ti) dan fase lainnya kembali ke dalam larutan padat, sehingga menciptakan struktur-fase tunggal yang homogen.

Untuk mengontrol ukuran butir. Temperatur larutan yang tinggi menghasilkan struktur butiran yang lebih kasar, yang sengaja dicari untuk kinerja mulur dan-pecahan tegangan yang unggul pada bagian yang berputar seperti bilah.

Langkah 2: Penuaan Primer (Stabilisasi)

Proses: Bagian tersebut kemudian dipanaskan hingga suhu menengah, biasanya sekitar 1050 derajat - 1100 derajat (1922 derajat F - 2012 derajat F), ditahan selama 4-8 jam, diikuti dengan pendinginan udara.

Tujuan Metalurgi: Langkah ini memungkinkan terjadinya pengendapan dispersi gamma prime yang relatif kasar dan terkendali. Ini "menstabilkan" struktur mikro dan mencegah pembentukan fase rapuh yang tidak diinginkan selama tahap penuaan akhir.

Langkah 3: Penuaan Akhir

Proses: Komponen menjalani proses penuaan kedua pada suhu yang lebih rendah, biasanya 850 derajat - 900 derajat (1562 derajat F - 1652 derajat F), selama 8-16 jam, diikuti dengan pendinginan udara.

Tujuan Metalurgi: Perlakuan suhu rendah-yang berkepanjangan ini menghasilkan dispersi sekunder gamma prime yang sangat halus di seluruh matriks dan di dalam gamma prime primer yang lebih besar. Distribusi presipitat bimodal ini sangat efektif dalam menghambat gerakan dislokasi pada rentang temperatur dan tekanan yang luas, sehingga menghasilkan kekuatan puncak dan ketahanan mulur paduan.

Penyimpangan dari urutan termal yang tepat ini dapat menyebabkan distribusi endapan yang tidak optimal, sehingga mengakibatkan penurunan yang signifikan pada sifat mekanik dan umur komponen.

4. Apa saja tantangan signifikan dalam pemesinan dan penempaan batangan batangan GH4049?

Properti yang membuat GH4049 diinginkan untuk-aplikasi bersuhu tinggi juga membuatnya sangat sulit untuk diproses melalui pemesinan dan penempaan. Ini dianggap sebagai salah satu superalloy tempa yang lebih menantang untuk dikerjakan.

Tantangan Penempaan:

Jendela Penempaan Sempit: Kisaran suhu di mana GH4049 dapat berhasil ditempa tanpa retak atau menimbulkan kerusakan mikrostruktur sangatlah sempit. Penempaan yang terlalu rendah dapat menyebabkan keretakan akibat tegangan aliran yang tinggi; penempaan yang terlalu tinggi dapat menyebabkan pencairan yang baru terjadi atau pertumbuhan butiran yang berlebihan.

Stres Aliran Tinggi: Paduan ini menunjukkan ketahanan yang sangat tinggi terhadap deformasi, sehingga memerlukan mesin penempa atau palu-tonase tinggi yang kuat.

Persyaratan Pendinginan dan-Pemanasan Ulang yang Cepat: Batangan mendingin dengan cepat di luar tungku, memerlukan pemanasan ulang yang sering-selama proses penempaan, yang harus dikontrol secara hati-hati untuk menghindari kerusakan struktur mikro.

Tantangan dan Strategi Pemesinan:

Kekuatan Ekstrem dan Pengerasan Kerja: Kecenderungan pengerasan-kekuatan kerja yang cepat adalah tantangan utama. Pemesinan menghasilkan gaya pemotongan yang tinggi dan menciptakan lapisan permukaan keras yang menyebabkan perkakas menjadi cepat aus.

Strategi: Gunakan kualitas karbida yang paling keras atau perkakas keramik yang canggih. Pertahankan kecepatan pengumpanan yang tinggi dan konstan serta kedalaman potong hingga geser di bawah lapisan-yang diperkeras.

Keausan Alat Abrasif: Endapan gamma prime yang keras dan karbida bertindak sebagai partikel abrasif, menyebabkan keausan sayap dan takik yang parah.

Strategi: Gunakan substrat perkakas premium-yang tahan aus dengan lapisan PVD canggih (seperti AlTiN). Pastikan kekakuan sistem maksimum untuk meminimalkan getaran.

Konduktivitas Termal Buruk: Panas terkonsentrasi pada ujung tombak, mempercepat degradasi alat.

Strategi: Gunakan cairan pendingin-tekanan tinggi,-volume tinggi yang diarahkan tepat pada antarmuka pemotongan untuk menghilangkan panas dan membersihkan serpihan.

5. Bagaimana kinerja batangan GH4049 menempatkannya dalam evolusi superalloy berbasis nikel-yang lebih luas?

GH4049 menempati posisi penting dalam evolusi historis dan teknis superalloy berbasis nikel-, mewakili titik tertinggi dalam pengembangan paduan bilah polikristalin tempa sebelum penerapan teknologi directally solidified (DS) dan single crystal (SX) secara luas.

Spektrum Kinerja dan Evolusi:

Generasi Awal / Suhu Sedang: GH4037 (Nimonic 80A)

Posisi: Paduan pisau tempa klasik selama beberapa dekade.

Kemampuan: Efektif hingga ~850 derajat.

Tempa Tingkat Lanjut / Suhu Tinggi: GH4049 (Nimonic 105)

Posisi: Merupakan puncak dari superalloy polikristalin tempa dengan paduan kompleks.

Kemampuan: Mendorong batas suhu layanan hingga ~1000 derajat melalui kimia canggih (Co, W, Mo) dan perlakuan panas.

Keterbatasan: Meskipun kinerjanya tinggi, ia masih dibatasi oleh struktur butiran polikristalinnya yang berbentuk ekuaks. Batas butir melintang yang tegak lurus terhadap sumbu tegangan primer merupakan titik lemah yang melekat pada keruntuhan rangkak dan keruntuhan lelah.

Generasi Berikutnya / Rekayasa Batas Butir: Paduan Directional Solidified (DS).

Posisi: Penerus teknologi paduan seperti GH4049.

Kemampuan: Pemrosesan DS menghilangkan batas butir melintang, secara signifikan meningkatkan ketahanan mulur dan kelelahan termal. Paduan seperti DS Mar-M247 adalah contohnya.

Keuntungan: Memungkinkan peningkatan suhu pengoperasian mesin atau umur komponen secara signifikan.

Paduan Performa Tertinggi / Kristal Tunggal (SX).

Posisi: Teknologi-tercanggih-bilah turbin saat ini.

Kemampuan: Menghilangkansemuabatas butir, memungkinkan suhu pengoperasian yang lebih tinggi dan penghilangan elemen penguat batas butir (seperti C dan B), yang pada gilirannya meningkatkan titik leleh.

Kesimpulan tentang Pemosisian:

Batangan GH4049 mewakili ekspresi tertinggi dari jalur teknologi tertentu: mencapai kinerja tinggi melalui bahan kimia kompleks dalam struktur polikristalin tempa konvensional. Ini adalah bukti kecerdikan metalurgi. Meskipun sebagian besar telah digantikan oleh paduan DS dan SX pada mesin jet militer dan komersial tercanggih, bahan ini tetap menjadi bahan yang sangat penting untuk turbin gas industri, pada tahapan mesin tertentu, dan dalam aplikasi di mana keseimbangan spesifik antara kekuatan suhu sangat tinggi, kemampuan fabrikasi, dan biaya optimal. Hal ini berfungsi sebagai tolok ukur mengenai apa yang dapat dicapai dengan rute pemrosesan konvensional.
