1. Apa standar dan spesifikasi manufaktur utama yang mengatur flensa Hastelloy B, dan bagaimana cara memastikan kompatibilitas dimensi di berbagai sistem perpipaan?

Flensa Hastelloy B diproduksi dengan standar internasional yang ketat yang memastikan pertukaran dimensi, integritas tekanan, dan ketertelusuran material. Memahami standar-standar ini penting untuk spesifikasi dan pengadaan yang tepat.

Standar Manufaktur Utama:

ASME B16.5 (Flensa Pipa dan Perlengkapan Bergelang):

Ini adalah standar dimensi utama untuk flensa hingga ukuran pipa nominal (NPS) 24". Ini menetapkan:

Toleransi Dimensi: Diameter luar, diameter lingkaran baut, ukuran lubang baut, dimensi hub, dan ketebalan muka.

Tekanan-Peringkat Suhu: Tekanan kerja yang diizinkan pada berbagai suhu untuk bahan dan kelas flensa berbeda.

Menghadapi Selesai: Selesai bergerigi standar untuk permukaan yang ditinggikan.

Persyaratan Penandaan: Penandaan yang diperlukan untuk identifikasi dan ketertelusuran.

Flensa Hastelloy B yang diproduksi sesuai ASME B16.5 secara dimensi dapat dipertukarkan dengan flensa dengan ukuran dan kelas yang sama dari pabrikan lain yang memenuhi syarat.

ASME B16.47 (Flensa Baja Diameter Besar):

Untuk flensa yang lebih besar dari 24" NPS (hingga 60"), standar ini mengatur dimensi dan peringkat tekanan. Ini mencakup dua seri:

Seri A (MSS SP-44): Flensa OD besar dan tugas berat.

Seri B (API 605): Bobot lebih ringan, flensa OD lebih kecil.

Pemilihan antara Seri A dan B bergantung pada ruang yang tersedia, persyaratan tegangan pipa, dan kompatibilitas komponen pasangan.

Spesifikasi Bahan: ASTM B564 (Tempa Paduan Nikel):

Ini adalah spesifikasi material untuk flensa Hastelloy B yang ditempa. Ini mengatur:

Komposisi Kimia: Verifikasi kimia UNS N10665 (Hastelloy B-2).

Sifat Mekanik: Kekuatan tarik minimum, kekuatan luluh, dan perpanjangan.

Perlakuan Panas: Persyaratan anil larutan (minimum 2050 derajat F, pendinginan cepat).

Kualitas Penempaan: Kesehatan internal dan bebas dari cacat.

Pengambilan Sampel dan Pengujian: Persyaratan benda uji dan frekuensi pengujian.

Kelas Penilaian Tekanan:

Flensa diproduksi dalam kelas tekanan standar: 150, 300, 400, 600, 900, 1500, dan 2500.

Kelas yang lebih tinggi memiliki dinding yang lebih tebal, OD yang lebih besar, dan lebih banyak lubang baut untuk menampung tekanan yang lebih tinggi.

Memastikan Kompatibilitas Dimensi:

Kombinasi standar ASME B16.5 (dimensi) dan ASTM B564 (bahan) memastikan bahwa flensa Hastelloy B dari produsen yang memenuhi syarat akan:

Baut langsung ke flensa kawin dengan ukuran dan kelas yang sama.

Miliki dimensi permukaan tempat duduk paking yang benar.

Penuhi tekanan-peringkat suhu yang diperlukan untuk material.

Memberikan ketertelusuran material penuh kembali ke panas aslinya.

Standardisasi ini sangat penting untuk pemeliharaan, perbaikan, dan perluasan sistem perpipaan yang ada, sehingga memungkinkan komponen dari sumber yang berbeda untuk digunakan secara bergantian.

---

2. Tipe permukaan flensa apa yang tersedia untuk flensa Hastelloy B, dan bagaimana pilihan permukaan mempengaruhi pemilihan gasket dan kinerja penyegelan dalam layanan korosif?

Flensa yang menghadap-permukaan penyegelan-adalah elemen desain penting yang berdampak langsung pada integritas sambungan, terutama dalam layanan kimia agresif yang biasanya menggunakan Hastelloy B.

Jenis Flange yang Umum:

Wajah Terangkat (RF):

Deskripsi: Permukaan melingkar yang ditinggikan (biasanya tinggi 1/16" untuk Kelas 150-300, tinggi 1/4" untuk Kelas 400-2500) di dalam lingkaran baut.

Selesai: Lapisan konsentris atau spiral bergerigi standar (kekasaran 125-250 mikro inci) untuk mencengkeram paking.

Aplikasi: Permukaan paling umum untuk layanan kimia umum. Kompatibel dengan berbagai jenis gasket (spiral luka, lembaran, kammprofile).

Keuntungan: Mengkonsentrasikan gaya kompresi gasket pada area yang lebih kecil, meningkatkan penyegelan.

Wajah Datar (FF):

Deskripsi: Seluruh permukaan flensa rata, tanpa bagian yang terangkat.

Aplikasi: Biasanya digunakan dengan gasket datar{0}}muka penuh (misalnya gasket lembaran elastomer).

Pertimbangan: Biasa dilakukan saat dikawinkan dengan besi tuang atau flensa-berkekuatan rendah lainnya untuk mencegah kerusakan flensa akibat kompresi gasket.

Batasan: Memerlukan gasket seluruh-wajah, yang memiliki area penyegelan lebih besar dan memerlukan beban baut lebih tinggi untuk penyegelan yang efektif.

Sambungan Tipe Cincin (RTJ):

Deskripsi: Alur-yang dikerjakan secara presisi pada permukaan flensa yang menerima paking cincin logam (oval atau segi delapan).

Aplikasi: Layanan-tekanan tinggi, suhu-tinggi (biasanya Kelas 600 ke atas).

Keuntungan: Penyegelan-ke-logam; sangat kuat dan bocor-ketat dalam kondisi parah.

Pertimbangan: Memerlukan pemesinan yang presisi dan penanganan yang hati-hati untuk menghindari kerusakan alur.

Pria dan Wanita (M&F) / Lidah dan Alur (T&G):

Deskripsi: Flensa yang cocok dengan muka jantan terangkat yang pas dengan muka betina tersembunyi pada flensa kawin.

Aplikasi: Aplikasi khusus yang memerlukan penyelarasan yang tepat atau di mana retensi gasket sangat penting.

Keuntungan:-menyelaraskan diri; pakingnya terbatas, mencegah ledakan.

Dampak terhadap Pemilihan Gasket untuk Layanan Korosif:

Saat menentukan gasket untuk flensa Hastelloy B di lingkungan korosif, pertimbangkan:

Kompatibilitas Bahan: Bahan paking harus tahan terhadap media korosif yang sama dengan flensa. Pilihan umum meliputi:

PTFE (Teflon): Ketahanan kimia yang sangat baik; suhu/tekanan terbatas.

PTFE yang Diperluas (ePTFE): Ketahanan mulur yang lebih baik daripada PTFE standar.

Grafit: Suhu luar biasa dan ketahanan terhadap bahan kimia; memerlukan penanganan yang hati-hati untuk menghindari kerusakan.

Luka Spiral: Gulungan logam (seringkali Hastelloy atau tahan karat) dengan pengisi grafit atau PTFE.

Menghadapi Selesai:

Hasil akhir bergerigi (RF) memberikan pegangan pada luka spiral dan gasket profil kamm.

Hasil akhir yang halus diperlukan untuk PTFE dan gasket logam untuk mencegah jalur kebocoran.

Alur RTJ memerlukan verifikasi dimensi yang presisi dan-permukaan bebas cacat.

Distribusi Beban Baut:

Jenis permukaan mempengaruhi bagaimana beban baut ditransfer ke paking. RF memusatkan beban; FF mendistribusikan beban ke area yang lebih luas.

Pertimbangan Korosi:

Hindari bahan paking yang dapat melepaskan spesies korosif (misalnya klorida dari beberapa jenis PTFE) yang dapat menyerang Hastelloy B.

Pertimbangkan korosi galvanik jika-gasket yang diperkuat logam bersentuhan dengan permukaan flensa.

---

3. Apa saja jenis flensa (slip-on, leher las, tirai, dll.) yang tersedia di Hastelloy B, dan apa kelebihan masing-masing flensa untuk aplikasi perpipaan yang berbeda?

Flensa Hastelloy B tersedia dalam beberapa konfigurasi, masing-masing dirancang untuk kebutuhan sambungan tertentu, kondisi tegangan, dan preferensi perakitan. Memilih jenis yang sesuai sangat penting untuk-kinerja jangka panjang.

Jenis Flensa Umum:

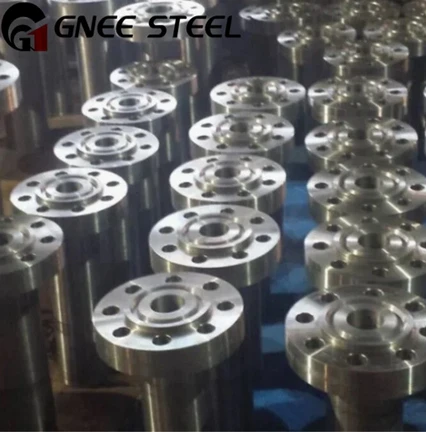

Flensa Leher Las (WN):

Deskripsi: Dilengkapi hub panjang dan meruncing yang bertransisi secara bertahap dari ketebalan flensa ke ketebalan dinding pipa.

Keuntungan:

Distribusi Tegangan: Hub yang meruncing mendistribusikan tegangan dari permukaan flensa ke dalam pipa, sehingga ideal untuk tekanan-tinggi, suhu-tinggi, dan layanan siklik.

Inspeksi Radiografi: Las butt tunggal memungkinkan pemeriksaan radiografi penuh pada lasan.

Penguatan: Memberikan penguatan pada sambungan pipa{0}}flensa.

Aplikasi: Lebih disukai untuk kondisi layanan yang parah, jalur proses kritis, dan di mana pembebanan siklik diperkirakan terjadi.

Selip-Pada Flange (SO):

Deskripsi: Digeser di atas pipa, lalu dilas bagian dalam dan luar.

Keuntungan:

Biaya Lebih Rendah: Lebih murah dibandingkan leher las karena penempaan dan pemesinan yang lebih sederhana.

Penyelarasan Lebih Mudah: Tergelincir di atas pipa, memungkinkan penyelarasan lubang baut lebih mudah selama perakitan.

Penyesuaian Panjang: Penyesuaian kecil pada panjang pipa dapat dilakukan selama pemasangan-up.

Keterbatasan: Kekuatan lelah lebih rendah dibandingkan leher las; membutuhkan dua las fillet.

Aplikasi: Servis umum, tekanan lebih rendah, jalur-tidak kritis.

Flensa Buta (BL):

Deskripsi: Flensa padat tanpa lubang, digunakan untuk menutup ujung pipa, katup, atau nosel.

Keuntungan:

Penahan Tekanan: Dirancang untuk menahan tekanan sistem penuh dari satu sisi.

Akses: Menyediakan titik akses untuk koneksi, inspeksi, atau pembersihan di masa mendatang.

Keserbagunaan: Dapat dibor untuk sambungan di masa depan jika diperlukan.

Aplikasi: Penutupan akhir, jalur manways, titik koneksi di masa depan, koneksi uji.

Flensa Las Soket (SW):

Deskripsi: Pipa dimasukkan ke dalam soket tersembunyi, kemudian fillet dilas di bagian atas.

Keuntungan:

Kelancaran Lubang: Menghasilkan lubang yang halus tanpa percikan las internal.

Ukuran Kecil: Desain ringkas untuk-pemasangan dengan ruang terbatas.

Keterbatasan: Tidak direkomendasikan untuk layanan siklik berat karena persyaratan kesenjangan dan konsentrasi tegangan.

Aplikasi: Perpipaan lubang kecil (NPS 2" dan lebih kecil), sistem-tekanan tinggi.

Flange Sambungan Lap (LJ):

Deskripsi: Digunakan dengan ujung rintisan; flensa berputar bebas di sekitar pipa.

Keuntungan:

Rotasi: Flange berputar secara independen, menyederhanakan penyelarasan lubang baut.

Biaya-Efektif: Pada paduan yang mahal, hanya ujung stub yang memerlukan paduan tersebut; flensanya bisa berupa baja karbon (jika korosi memungkinkan) atau bahan-berbiaya lebih rendah.

Keterbatasan: Peringkat tekanan lebih rendah dibandingkan flensa integral; membutuhkan ujung rintisan.

Aplikasi: Sistem yang memerlukan pembongkaran sering, sehingga penyelarasan lubang baut sulit dilakukan.

Flensa Berulir (TH):

Deskripsi: Sekrup ke pipa berulir tanpa pengelasan.

Keuntungan: Tidak diperlukan pengelasan; perakitan cepat.

Keterbatasan: Tidak disarankan untuk servis siklik yang parah atau suhu tinggi.

Aplikasi: Layanan-bertekanan rendah, tidak-kritis di mana pengelasan tidak praktis.

Panduan Seleksi:

---

4. Apa saja persyaratan kontrol kualitas dan inspeksi penting untuk flensa Hastelloy B yang ditujukan untuk layanan korosif parah?

Untuk flensa yang digunakan di lingkungan korosif yang parah-seperti layanan asam klorida panas-kontrol kualitas dan inspeksi yang ketat sangat penting untuk mencegah kegagalan dini. Persyaratan ini melampaui inspeksi flensa komersial standar.

Persyaratan Pengendalian Mutu Penting:

Verifikasi dan Penelusuran Material:

Analisis Kimia: Setiap panas (pelelehan) Hastelloy B harus dianalisis untuk memverifikasi kepatuhan terhadap persyaratan UNS N10665. Target tipikal: Mo 26-30%, Fe maks 2%, Cr maks 1%.

Keterlacakan Panas: Setiap flensa harus ditandai dengan nomor panas dan disertifikasi dengan Laporan Uji Pabrik (MTR) yang dapat dilacak ke panas tersebut.

Identifikasi Material Positif (PMI): Banyak pengguna memerlukan pengujian PMI 100% pada flensa jadi untuk memverifikasi kemiringan sebelum pemasangan.

Verifikasi Properti Mekanis:

Pengujian Tarik: Dilakukan pada sampel dari setiap lot yang diberi perlakuan panas untuk memverifikasi tarik minimum (110 ksi), luluh (51 ksi), dan perpanjangan (40%).

Pengujian Kekerasan: Dapat ditentukan untuk memastikan keseragaman dan memverifikasi perlakuan panas yang tepat.

Pengujian Dampak: Untuk layanan kriogenik, pengujian dampak Charpy V-takik mungkin diperlukan.

Verifikasi Perlakuan Panas:

Solution Annealing: Flensa harus dianil dengan larutan pada suhu minimum 2050 derajat F dan dipadamkan dengan cepat.

Verifikasi: Bagan perlakuan panas dan pernyataan bersertifikat diperlukan.

Pengujian Korosi (ASTM G28 Metode A): Untuk layanan kritis, sampel dapat diuji untuk memverifikasi bebas dari presipitat yang merugikan. Tingkat korosi tidak boleh melebihi 0,5 mm/tahun.

Inspeksi Dimensi:

Dimensi Kritis: Diameter lingkaran baut, ukuran lubang baut, OD flensa, dimensi hub, ketebalan muka, dan dimensi muka harus diverifikasi berdasarkan persyaratan ASME B16.5.

Kepatuhan Toleransi: Semua dimensi harus berada dalam toleransi ASME.

Konsentrisitas: Lubang baut harus konsentris dengan lubang dalam toleransi yang ditentukan.

Pemeriksaan Non-Destruktif (NDE):

Verifikasi Selesai Permukaan:

Permukaan Akhir: Lapisan akhir bergerigi (RF) harus memenuhi kekasaran yang ditentukan (biasanya 125-250 mikro-inci).

Permukaan Gasket: Harus bebas dari goresan, pencungkilan, dan kerusakan saat penanganan.

Alur RTJ: Harus diperiksa apakah ada cacat permukaan dan diverifikasi dengan pengukur profil.

Penandaan dan Dokumentasi:

Penandaan yang Diperlukan per ASME B16.5: Nama atau merek dagang pabrikan, penunjukan material (misalnya, Hastelloy B-2), kelas tekanan, dan nomor panas.

Penandaan Tambahan: Jadwal, indikator pengujian khusus (misalnya, "QT" untuk quenched dan tempered).

Paket Dokumentasi: MTR, laporan NDE, laporan inspeksi dimensi, dan sertifikat kepatuhan.

---

5. Pertimbangan khusus apa yang berlaku pada prosedur perbautan dan torsi untuk flensa Hastelloy B dalam layanan-suhu tinggi atau siklik?

Prosedur perbautan dan torsi yang tepat sangat penting untuk mencapai kinerja{0}}bebas kebocoran dari flensa Hastelloy B, khususnya dalam layanan berat yang melibatkan siklus termal, suhu tinggi, atau media korosif.

Pemilihan Bahan Baut:

Pertimbangan Kompatibilitas:

Korosi Galvanik: Hindari kombinasi logam yang berbeda yang dapat menyebabkan korosi galvanik. Cocokkan paduan baut dengan paduan flensa jika memungkinkan.

Ekspansi Termal: Bahan baut harus memiliki koefisien ekspansi termal yang sama dengan flensa untuk mempertahankan tegangan paking selama perubahan suhu.

Kekuatan pada Temperatur: Baut harus mempertahankan kekuatan yang memadai pada temperatur pengoperasian.

Bahan Baut Umum untuk Flensa Hastelloy B:

Pertimbangan Torsi Kritis:

Persyaratan Stres Gasket:

Jenis paking yang berbeda memerlukan tegangan dudukan minimum yang berbeda:

Luka Spiral : 10.000-20.000 psi

PTFE: 4.000-8.000 psi

Grafit: 6.000-10.000 psi

Torsi target harus mencapai tegangan paking yang diperlukan tanpa membebani baut atau flensa secara berlebihan.

Pelumasan:

Penting untuk Akurasi: Pelumasan mengurangi variabilitas gesekan, memungkinkan beban baut lebih konsisten.

Pemilihan Pelumas: Harus kompatibel dengan cairan proses dan suhu. Pilihan umum:

Pasta molibdenum disulfida (MoS₂) untuk suhu tinggi.

Anti-rebut-berbasis tembaga untuk suhu sedang.

Anti-rebut-berbasis nikel untuk suhu yang sangat tinggi.

Aplikasi: Oleskan pada permukaan ulir, permukaan mur, dan permukaan kontak mesin cuci.

Pemilihan Metode Torsi:

Urutan Torsi:

Pola-Silang: Baut harus dikencangkan dengan pola-silang (pola bintang) untuk mencapai kompresi gasket yang seragam.

Gerakan Berganda: Untuk sambungan kritis, gunakan 3-4 gerakan torsi dengan persentase torsi akhir yang meningkat (misalnya, 30%, 60%, 90%, 100%).

Verifikasi Akhir: Setelah mencapai torsi akhir, pastikan setiap mur belum berputar dan pertimbangkan untuk melakukan torsi ulang setelah siklus termal.

Pertimbangan Khusus untuk Bersepeda Termal:

Kontrol Kualitas Selama Perakitan:

Kalibrasi peralatan torsi sebelum digunakan.

Pastikan baut dan mur diidentifikasi dengan benar dan sesuai dengan spesifikasi.

Periksa permukaan flensa dan gasket dari kerusakan sebelum perakitan.

Dokumentasikan nilai torsi aktual yang dicapai untuk sambungan kritis.

Pertimbangkan pengujian saksi (misalnya, hydrotest) untuk memverifikasi integritas sendi.
